Heb ik echt een DC SPD nodig voor mijn PV- en batterijopstelling op het dak?

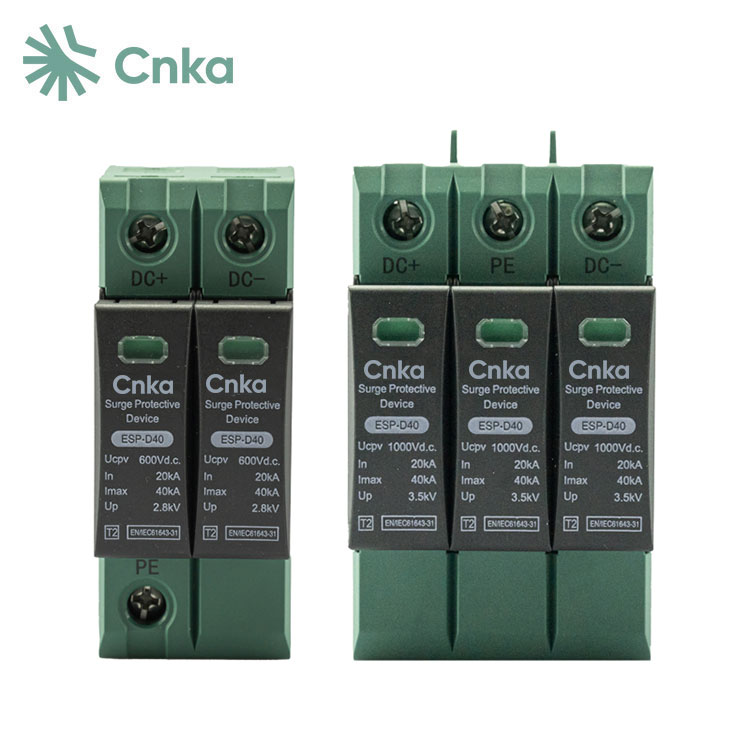

Ik woon in een klein herenhuis waar de PV-combinator een krappe kast deelt met de DC-scheidingsschakelaar en een spraakzame Wi-Fi-logger. Na een luide zomerbui veroorzaakte de omvormer een overspanningsfout en mijn weekendplannen bestonden plotseling uit kabels en kabelbinders. De oplossing bleek eenvoudig: een compacte, op rails gemonteerdeDC SPDdirect bij de snaarlanding met korte draden en een zuivere binding. Bij een paar vervolgklussen bleef ik naar dezelfde kit grijpen omdat deze echt op hete daken paste en stand hield; dat is hoeCNKA in mijn leven geslopen – rustig, door in krappe ruimtes te werken. Dit is het praktische overzicht dat ik op dag één graag had willen hebben: wat eenDC-SPDecht oplost, waar het thuishoort en hoe je het kunt dimensioneren.

Welke problemen verhelpt een DC SPD eigenlijk bij dagelijks gebruik?

• Het leidt snelle transiënten aan de DC-zijde af voordat deze pieken de DC-ingang van de omvormer, MPPT-kaarten, GBS of EV-opladermodules belasten.
• Het vermindert hinderlijke omvormerfouten na bliksem in de buurt, netschakeling of inductieve belastingcyclus op een gedeelde service.
• Het beschermt lange PV-reeksen waarbij geïnduceerde spanningspieken zich langs de kabellengte opbouwen en bij de uiteinden springen.
• Het verlengt de levensduur van de apparatuur, zodat ik minder borden hoef te vervangen en minder tijd hoef te besteden aan het plannen van nabezoeken.

Waar moet een DC SPD in mijn systeem zitten?

• Op de rooftop combiner of kruising waar snaren voor het eerst samenkomen.
• Bij de DC-scheidingsschakelaar of DC-ingang van de omvormer klemt u wat er voorbij het dak komt.
• Aan de accuzijde nabij de DC-bus of het BMS als ik lange accukabels leg of leidingen deel.
• Binnenin DC-snelladerkasten en telecom-DC-stroomplanken die bij barre weersomstandigheden blijven zitten.

Hoe kies ik beoordelingen zonder te veel te betalen?

Ik pas de continue bedrijfsspanning van de SPD aan op de spanning van mijn array of bus met een comfortabele hoofdruimte, vervolgens controleer ik de ontlaadstroom en laat de blootstelling van de locatie de keuze bepalen tussen Type 2 of Type 1+2. Vervangbare modules en externe alarmcontacten besparen mij later tijd. Hier is de snelle kaart die ik gebruik als ik taken specificeer:

Waarom zijn de behuizing en de voetafdruk van belang als de ruimte krap is?

Mijn kasten zijn meestal vol met stekkers, meters en communicatieapparatuur, dus ik geef de voorkeur aan SPD's met een slanke behuizing die op de DIN-rail klikken zonder dat er aangrenzende bedrading in de weg zit. Een compacte SPD zorgt voor een luchtstroom rond hete componenten, en een weerbestendige behuizing houdt stof en regen op blootgestelde daken buiten. Met andere woorden: ik krijg solide bescherming zonder dat dit ten koste gaat van de lay-out.

Hoe installeer ik het soepel en houd ik de inspecteurs tevreden?

1. Ik houd de kabels kort en recht, waarbij ik waar mogelijk dezelfde doorsnede gebruik als de feeder om de doorlaatspanning te verminderen.
2. Ik verbind de aarde van de SPD rechtstreeks met het DC-hoofdverbindingspunt, niet via een serieschakeling van aansluitingen.
3. Ik plaats hem aan de lijnzijde van de DC-scheidingsschakelaar als ik klembescherming nodig heb vóór de schakelaar.
4. Ik label het apparaat, de beoordeling en de datum, zodat de volgende techneut weet wat ik heb gebruikt.
5. Ik schakel het externe alarmcontact in als het model er een biedt en plaats dit op de locatiemonitor.

Welke fouten zie ik en hoe voorkom ik ze?

• Gebruik een SPD onder de nullastspanning van de array en kijk hoe deze op koude ochtenden uitschakelt. Ik maat met Voc voor koud weer, niet alleen het naamplaatje.
• Lange, lusvormige kabels die inductie toevoegen. Ik routeer direct, kort en gekoppeld.
• Een enkele SPD op de omvormer plaatsen en een combiner op het dak vergeten die aan de lucht is blootgesteld. Ik bescherm beide uiteinden tijdens lange runs.
• Vervangingscartridges overslaan in kustgebieden. Ik bewaar reserveonderdelen en plan snelle controles na grote stormen.

Hoe vergelijk ik snel opties als de specificaties er allemaal hetzelfde uitzien?

• Ik controleer Uc op voldoende hoofdruimte boven Voc en Vmp.
• Ik combineer Type 2 voor stroomafwaartse apparatuur en Type 1+2 voor servicetoegang of daken met hoge blootstelling.
• Ik zoek naar vervangbare modules met een duidelijk statusvenster, zodat ik ze binnen enkele minuten kan verwisselen.
• Ik geef de voorkeur aan compacte behuizingen die ruimte laten voor draadbeheer, niet alleen aan een groot blok waardoor de deur moeilijk te sluiten is.
• Ik verifieer de weersbestendigheid van buitenboxen en UV-stabiele kunststoffen voor dakverwarming.

Wat is mijn mening over compacte modellen voor kleine kasten?

Ik hou van apparaten die een kleine voetafdruk combineren met robuuste materialen, omdat ze in krappe ruimtes passen en blijven werken ondanks hitte, stof en regen. Met de betere ontwerpen kon ik op de DIN-rail klikken, de draden zonder verdraaiing op het land plaatsen en na onderhoud snel weer online zijn. Die balans tussen formaat, duurzaamheid en eenvoudige installatie is de reden waarom deze DC-beschermers geschikt zijn voor het soort banen dat ik eigenlijk zie, en niet alleen die in brochures.

Zal een DC SPD de moeite waard zijn bij de volgende storm?

Een compacte, weerbestendige SPD aan de DC-zijde zorgt ervoor dat transiënten gevoelige elektronica niet beschadigen, en de installatie kan snel verlopen wanneer de behuizing is ontworpen voor krappe ruimtes. Ik betaal één keer, slaap beter en plan minder terugbelgesprekken.

Klaar om uw locatie te beschermen met een schoon DC-plan?

Als u hulp wilt bij het matchen van een model met uw array-, bus- of laderkast, stuur dan uw spanning, locatie en behuizingsgrootte en ik zal een korte-lead-indeling in kaart brengen die werkt. Als u een project met meerdere daken of buitenkasten plant en u compacte apparatuur nodig hebt die snel kan worden geïnstalleerd, vertel mij dan uw beperkingen en ik zal een shortlist delen die past.Neem contact met ons opom een ​​offerte of een snelle specificatiecontrole aan te vragen enlaat uw aanvraag achtervandaag zodat we de juiste maat kunnen nemenDC-SPDvoor uw site.
