Abstract: A PV-combineerdoosspeelt een cruciale rol in zonne-energiesystemen door meerdere fotovoltaïsche stringuitgangen te consolideren in één enkele uitgang. In dit artikel wordt uitgelegd hoe het werkt, waarom het essentieel is en hoe het veelvoorkomende uitdagingen aanpakt, zoals veiligheidsrisico's, complexiteit van onderhoud en systeeminefficiëntie. Er wordt een gedetailleerde structuur, technische parameters en praktische selectiebegeleiding gegeven om besluitvormers te helpen bij het optimaliseren van zonne-energie-installaties.
In moderne fotovoltaïsche systemen genereren meerdere reeksen zonnepanelen gelijkstroom (DC) elektriciteit. Het efficiënt beheren van deze output is cruciaal voor de systeemprestaties en veiligheid. Een PV Combiner Box fungeert als een gecentraliseerde eenheid die de uitgangen van meerdere strings verzamelt en combineert tot één DC-uitgang.
Zonder dit apparaat wordt de systeembedrading complex, waardoor het risico op fouten, inefficiënties en onderhoudsproblemen groter wordt. Een goed ontworpen combinerbox vereenvoudigt de systeemarchitectuur en vergroot de betrouwbaarheid.
De PV Combiner Box werkt door DC-ingangen van meerdere fotovoltaïsche strings samen te voegen. Elke string is aangesloten op een ingangsklem die is uitgerust met beschermende componenten zoals zekeringen of stroomonderbrekers.
Deze consolidatie vermindert het aantal kabels dat naar de omvormer loopt en vereenvoudigt de systeemmonitoring.

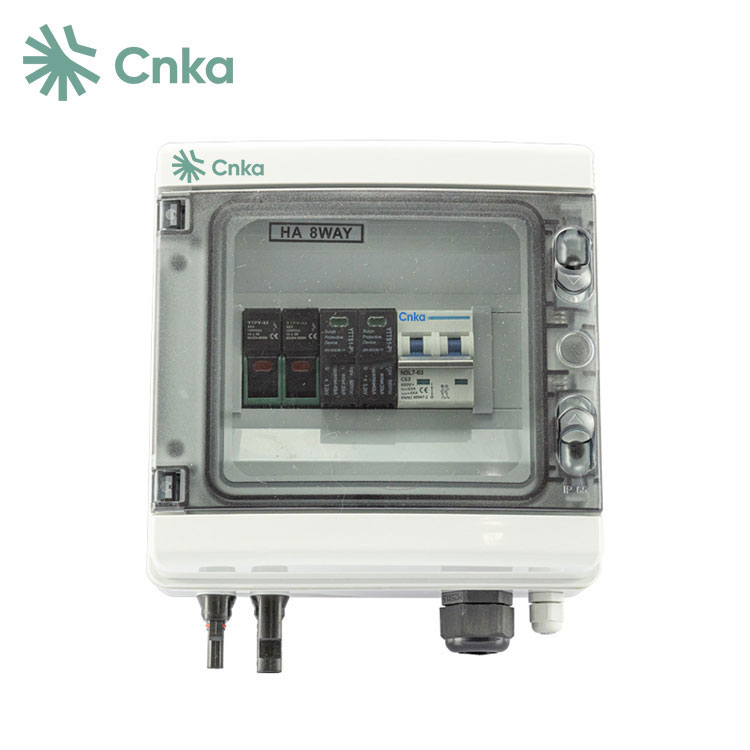

Een standaard PV Combiner Box bevat verschillende kritische componenten:
| Onderdeel | Functie |
| DC-zekering | Beschermt elke string tegen overstroom |
| DC-stroomonderbreker | Biedt handmatige ontkoppeling en bescherming |
| Overspanningsbeveiligingsapparaat (SPD) | Beschermt tegen bliksem en spanningspieken |
| Busbar | Combineert elektrische uitgangen van meerdere ingangen |
| Behuizing | Beschermt interne componenten tegen omgevingsfactoren |
Geavanceerde modellen kunnen ook monitoringmodules bevatten die realtime prestatiegegevens voor elke string leveren.
Het integreren van een PV Combiner Box in een zonnesysteem levert verschillende operationele en economische voordelen op:
Bij het evalueren van een PV-combinerbox zijn de volgende parameters essentieel:
| Parameter | Beschrijving |
| Maximale ingangsspanning | Meestal 600 V, 1000 V of 1500 V DC |
| Aantal invoerreeksen | Varieert van 4 tot 24 of meer |
| Uitgangsstroom | Afhankelijk van de systeemcapaciteit |
| Beschermingsniveau | IP65 of hoger voor gebruik buitenshuis |
| Bedrijfstemperatuur | -25°C tot +60°C of groter bereik |
| Bewakingsfunctie | Optionele data-acquisitie op afstand |
1. Complexe bedradingssystemen
Bij grootschalige zonne-energie-installaties zijn vaak tientallen strings betrokken, wat leidt tot ingewikkelde bedrading. Een combinerbox consolideert verbindingen, waardoor installatiefouten worden verminderd.
2. Moeilijke foutdetectie
Zonder gecentraliseerde monitoring is het identificeren van defecte strings tijdrovend. Moderne combinerboxen bieden monitoring op stringniveau voor snelle diagnose.
3. Veiligheidsrisico's
Overstroom, blikseminslag en isolatiefouten vormen risico's. Geïntegreerde beveiligingsapparatuur beperkt deze gevaren effectief.
4. Hoge onderhoudskosten
Gedecentraliseerde systemen vereisen meer arbeid voor inspectie. Een combinerbox vereenvoudigt het onderhoud en verlaagt de operationele kosten.
Het selecteren van het juiste model vereist een zorgvuldige afweging van systeemvereisten:
CNKA biedt een reeks PV Combiner Box-oplossingen die zijn ontworpen om aan uiteenlopende toepassingsbehoeften te voldoen, van residentiële installaties tot grootschalige zonneparken.
Een juiste installatie en onderhoud zorgen voor optimale prestaties:
Routineonderhoud helpt de levensduur van de apparatuur te verlengen en zorgt voor een continue werking.
Vraag 1: Wat is de primaire functie van een PV-combinerbox?
A: Het combineert meerdere zonne-energiereeksuitgangen in één enkele DC-uitgang en biedt tegelijkertijd bescherming en bewaking.
Vraag 2: Is een PV-combinerbox nodig voor kleine systemen?
A: Voor kleine systemen met weinig regels is dit misschien niet nodig, maar het wordt ten zeerste aanbevolen voor een betere veiligheid en organisatie.
Vraag 3: Hoe vaak moet een combinerbox worden onderhouden?
A: Inspectie wordt doorgaans elke 6 tot 12 maanden aanbevolen, afhankelijk van de omgevingsomstandigheden.
Vraag 4: Kan een combinerbox de systeemefficiëntie verbeteren?
A: Ja, door de stroom te optimaliseren en verliezen te verminderen, draagt dit bij aan de algehele systeemefficiëntie.
Een PV-combinerbox is een fundamenteel onderdeel van moderne zonne-energiesystemen en biedt verbeterde veiligheid, vereenvoudigde bedrading en verbeterde prestaties. Door belangrijke operationele uitdagingen aan te pakken, worden betrouwbaardere en schaalbare zonne-energie-installaties mogelijk.
CNKAstreeft ernaar hoogwaardige PV Combiner Box-oplossingen te leveren die zijn afgestemd op verschillende projectvereisten. Of het nu gaat om residentiële, commerciële of industriële toepassingen, het kiezen van de juiste apparatuur kan een aanzienlijke invloed hebben op de systeemprestaties en de betrouwbaarheid op de lange termijn.
Wilt u uw zonne-energiesysteem optimaliseren met een betrouwbare PV Combiner Box?Neem contact met ons opvandaag nog om professionele oplossingen te verkennen en deskundige ondersteuning te krijgen die is afgestemd op uw projectbehoeften.
-
