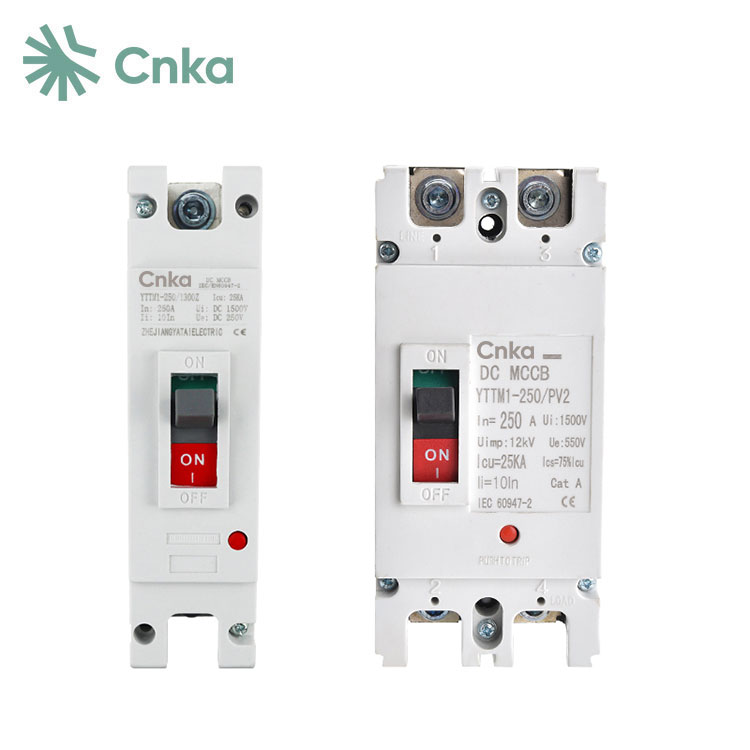

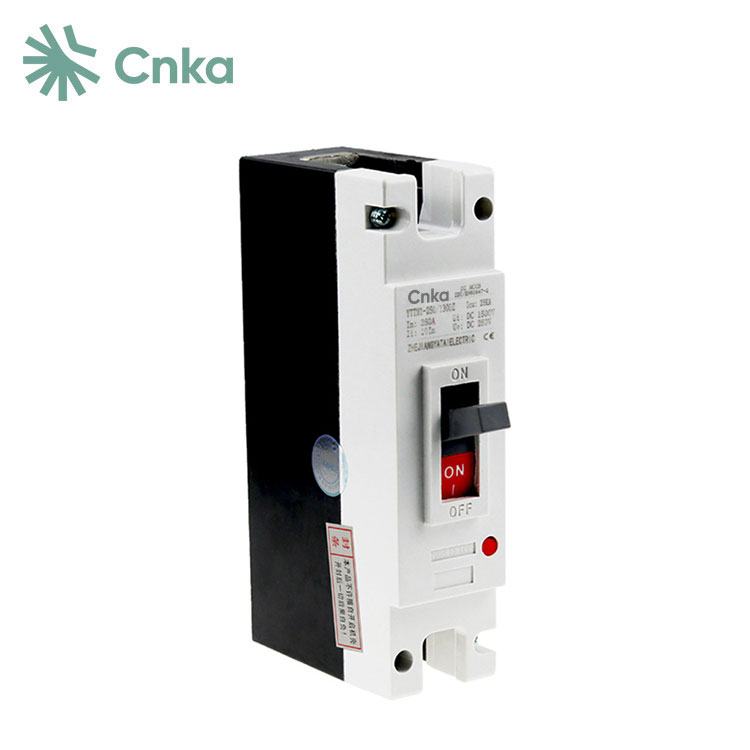

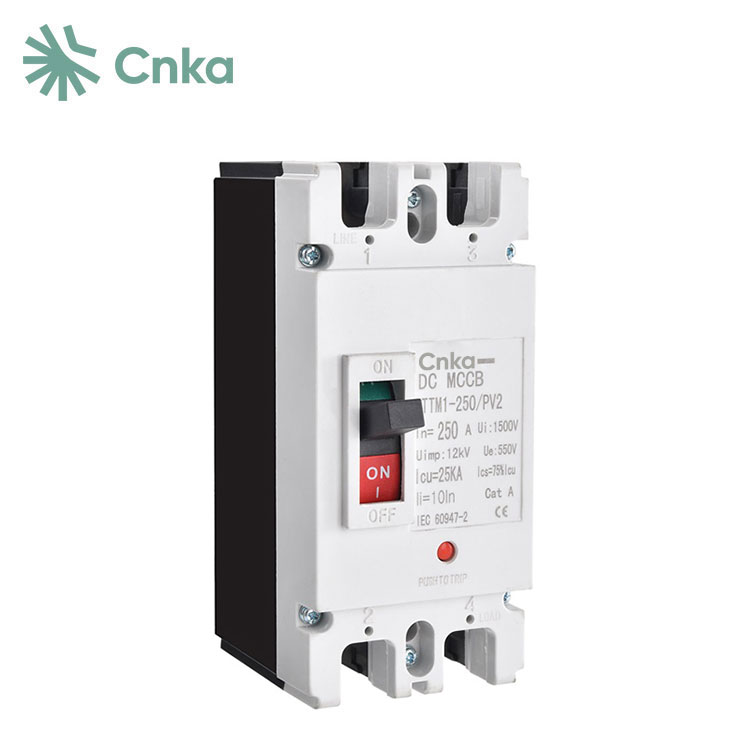

Chinese fabrikanten CNKA biedt DC MCCB's aan die speciaal zijn ontworpen voor DC-stroomcircuits, geschikt voor toepassingen met een nominale spanning van DC 1500V en een nominale stroom van 630A. Deze DC MCCB's zijn voorzien van een langdurige overbelastingsbeveiliging en onmiddellijke kortsluitbeveiligingsfuncties, waardoor ze ideaal zijn voor het distribueren van elektrische energie en het beveiligen van circuits. Ze beschermen stroomvoorzieningsapparatuur tegen risico's zoals overbelasting en kortsluiting en bieden efficiënte en betrouwbare bescherming en controle voor fotovoltaïsche energiecentrales, windenergiecentrales en andere soortgelijke toepassingen.
|
TECHNISCHE DATA |
|||||
|
Type |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pool |
|
2P |
|
|
|
|
Maximale nominale stroom |
|
125A |
250A |
400A |
630A |
|
Elektrische kenmerken |
|
|
|
|
|
|
Nominale werkspanning |
Ue |
500 V gelijkstroom |
|
|
|
|
Nominale stroom |
In een) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Nominale geïsoleerde spanning |
Ui |
550VDC |
|
350A |
630A |
|
Nominale impulsspanning |
Uhm |
8KV |
|
400A |
|
|
1Min Stroomfrequentie Weerstandsspanning |
|
3,8KV |
|
|
|
|
Ultieme breekcapaciteit |
Ik |
15kA |
20kA |
25 kA |
35kA |
|
RunBreaking-capaciteit |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Bescherming |
|
Thermisch magnetisch type |
|
|
|
|
Triptype |
|
|
|
|
|
|
Controle en indicatie |
|
Optioneel |
|
|
|
|
Controlehandleiding |
Direct(RHD) |
Als een optie |
164,5×79,5×118mm |
|
|
|
Uitgebreid(ERH) |
Optioneel |
|
|
|
|
|
Mode MOD |
|
Optioneel |
|
|
|
|
Shuntversie (SHT) |
|
Optioneel |
|
|
|
|
Hulpvrijgave |
|
Ja |
|
|
|
|
Eindafdekking terminal |
|
Ja |
|
|
|
|
Interfasebarrières |
|
|
|
|
|
|
Levensduur/cycluswerking |
|
|
|
|
|
|
Mechanisch |
|
10000 |
|
|
|
|
Elektrisch |
|
2000 |
|
|
|
|
Grootte (L×B×H) |
|
150,5×64,5×119mm |
|
|
|
|
Beschermingsgraad |
|
Alle zijden IP40, aansluitterminal IP20 |
|
|
|
|
Installatieomgeving |
|
|
|
|
|
|
Voldoen aan |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Bewaar temperatuur |
|
-40℃~+85℃ |
|
|
|
1De installatielocatie moet veilig zijn, vrij van gassen die metalen materialen kunnen aantasten of de isolatie kunnen beschadigen, en moet het risico op ophoping van geleidend stof tot een minimum beperken.
2De apparatuur heeft een compacte structuur, een klein formaat en is gemakkelijk te gebruiken.
3Biedt betrouwbare frequentiewerking en isolatiefuncties.
4De apparatuur kan horizontaal of verticaal worden geïnstalleerd, wat gebruiksgemak biedt.
