Kabelconnectoren voor zonnepanelen

CNKA zonnepaneelkabelconnectoren Inleiding

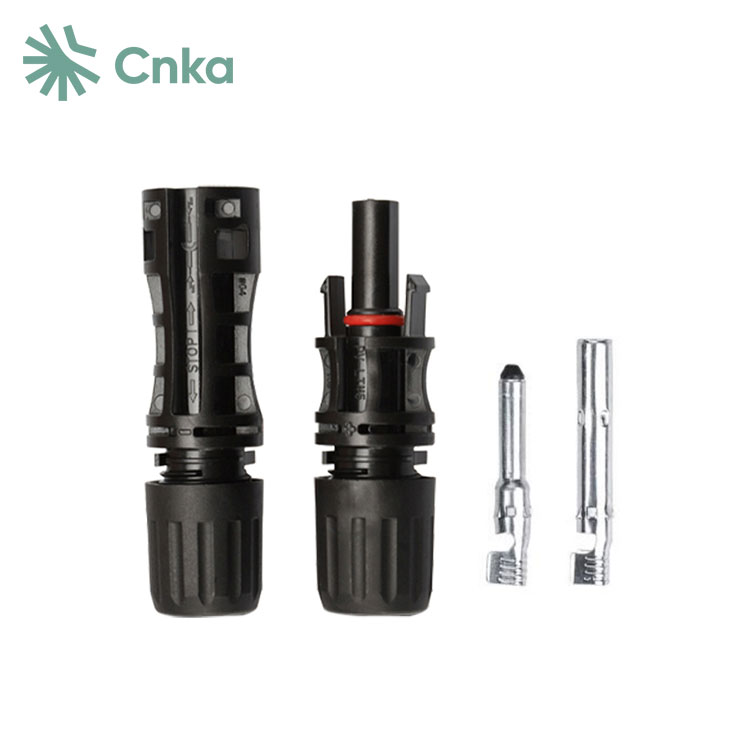

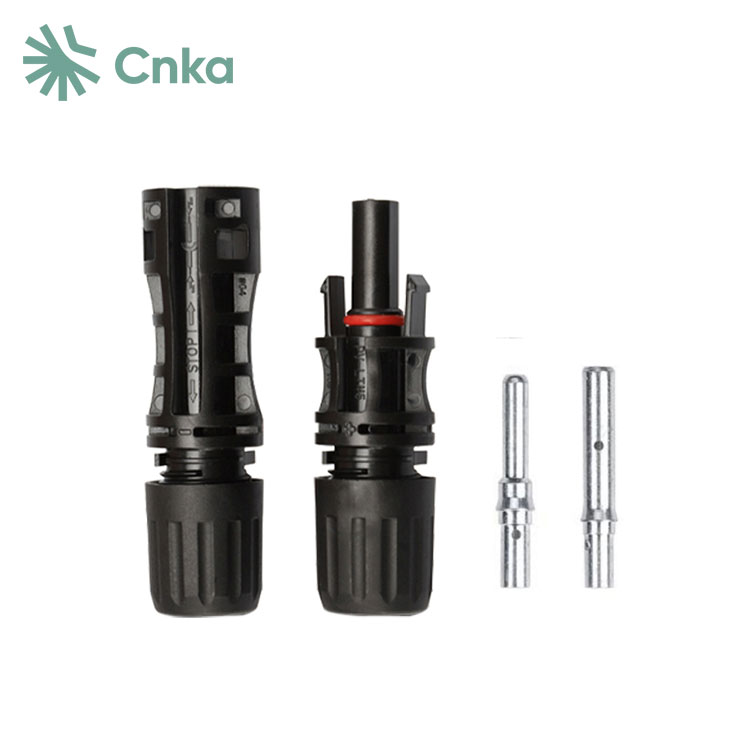

Chinese leveranciers CNKA biedt kabelconnectoren voor zonnepanelen, gemaakt in China, die volledig compatibel zijn met fotovoltaïsche systemen van 1500 V. Deze connectoren zijn verdeeld in twee delen: het lijnuiteinde en het borduiteinde. Als we het hebben over kabelconnectoren voor zonnepanelen, bedoelen we doorgaans de lijneindconnectoren. Ze bestaan ​​uit metalen onderdelen en isolatiedelen. De term MC staat voor Multi-Contact, terwijl het getal 4 de diameter van de metalen kern aangeeft.

CNKA zonnepaneelkabelconnectoren Parameter (specificatie)

CNKA zonnepaneelkabelconnectoren Prestatievereiste

1 Fotovoltaïsche connectoren moeten een uitstekende geleidbaarheid garanderen, waarbij de contactweerstand niet hoger mag zijn dan 0,35 milliohm.

2  Ze moeten voldoende veiligheid bieden om de componenten van zonnecellen te beschermen. Gezien de vaak barre omgevingen en klimaten waarin zonne-energieapparatuur werkt, moeten connectoren waterdicht, bestand tegen hoge temperaturen, corrosiewerend zijn en een hoge isolatie bieden. Ze moeten een beschermingsniveau van IP68 bereiken.

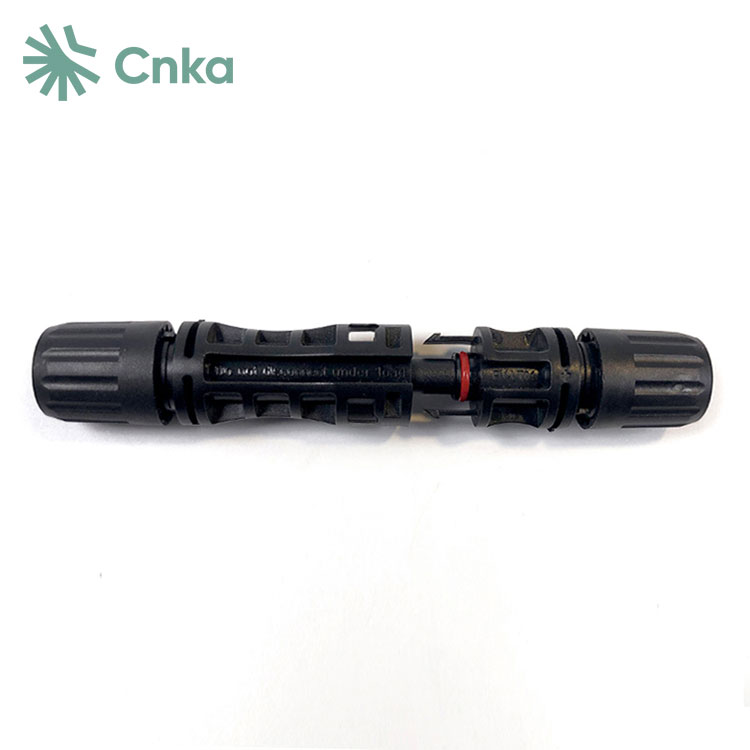

3  De structuur van connectoren voor zonne-energie moet stevig en betrouwbaar zijn, met mannelijke en vrouwelijke connectoren die, wanneer ze op de juiste manier worden geplaatst, een verbindingskracht van minimaal 80N moeten vertonen. Voor een kabel van 4 mm² mag de MC4-connector een maximale temperatuur van 105°C niet overschrijden terwijl er een stroomsterkte van 39A staat. De MC4/H4-connector, een eenaderige mannelijke en vrouwelijke connector, biedt voordelen zoals een uitstekende afdichting, gemakkelijk inbrengen en onderhouds- en reparatiegemak.

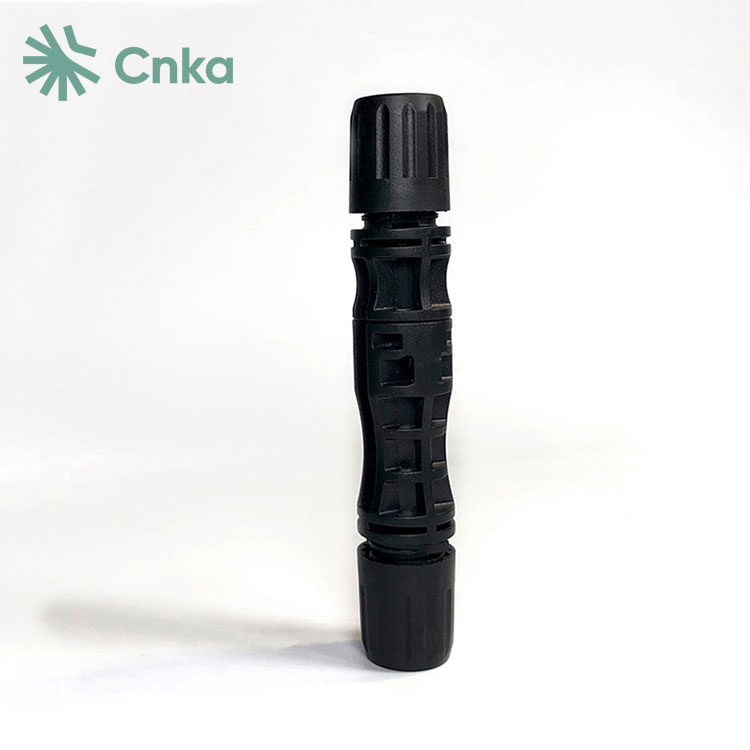

CNKA zonnepaneelkabelconnectoren Details

CNKA zonnepaneelkabelconnectoren Afmetingen en bedrading

CNKA zonnepaneelkabelconnectoren Voorzorgsmaatregelen voor installatie

Bij het selecteren van een stekker is het van cruciaal belang om te focussen op de productkwaliteit, inclusief de grootte en materiaaldikte van de interne metalen geleider, de elasticiteit en de coating om ervoor te zorgen dat deze grote stromen aankan en goed contact behoudt. De plastic schaal van de plug moet een glad oppervlak hebben zonder scheuren en de interface moet goed afgedicht zijn. Vermijd tijdens de installatie het blootstellen van componentconnectoren aan zonlicht en regen om veroudering, interne corrosie, verhoogde contactweerstand en mogelijke ontsteking te voorkomen, die allemaal de systeemefficiëntie kunnen verminderen of brandgevaar kunnen veroorzaken.

De installatie en het krimpen van fotovoltaïsche connectoren zijn van cruciaal belang. Er moet gebruik worden gemaakt van professionele krimpgereedschappen en het technische installatiepersoneel moet een goede training krijgen in het krimpen voordat met de bouw van fotovoltaïsche energiecentrales wordt begonnen.
