Verschillen tussen DC- en AC -stroomonderbrekers
Stroomonderbrekers ontworpen voor directe stroom (DC) en wisselstroom (AC) -systemen verschillen aanzienlijk vanwege het unieke elektrische gedrag van elk stroomtype. Hieronder is een gedetailleerde vergelijking:
1. Huidig gedrag en arc -uitsterven uitdagingen
AC huidige kenmerken:
Wisselt de richting periodiek (50Hz of 60Hz).
Kruist natuurlijk nul 100-120 keer per seconde over, waardoor boogonderbreking gemakkelijker wordt.
Standaardbrekers vertrouwen op deze nul-kruising om de boog efficiënt te blussen.
DC Current-kenmerken: stroomt continu in één richting zonder nul-crossingen.
Bogen is meer persistent en moeilijker te doven, waardoor sterkere onderdrukkingsmechanismen nodig zijn.
Gespecialiseerde ontwerpen (bijv. Magnetische uitbarstingen, booggoten of geforceerde lucht) zijn nodig om de stroom te breken.
2. Spanning en stroombeoordelingen

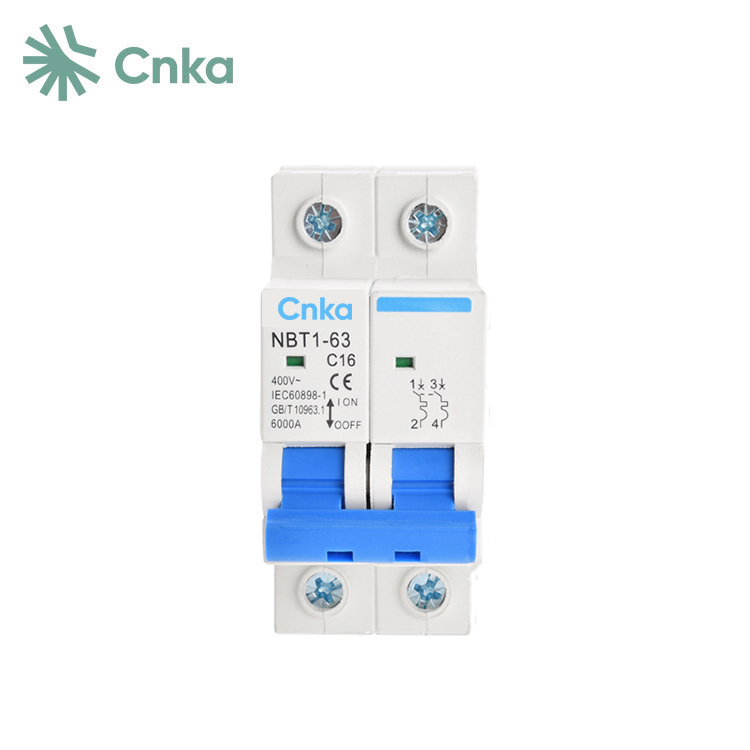

AC -brekers:
Typisch beoordeeld voor RMS -spanning (bijv. 120V, 240V, 480V).
Gebruikelijk in huishoudelijke, commerciële en industriële stroomverdeling.
Breekcapaciteit varieert meestal van enkele versterkers tot enkele honderden versterkers.

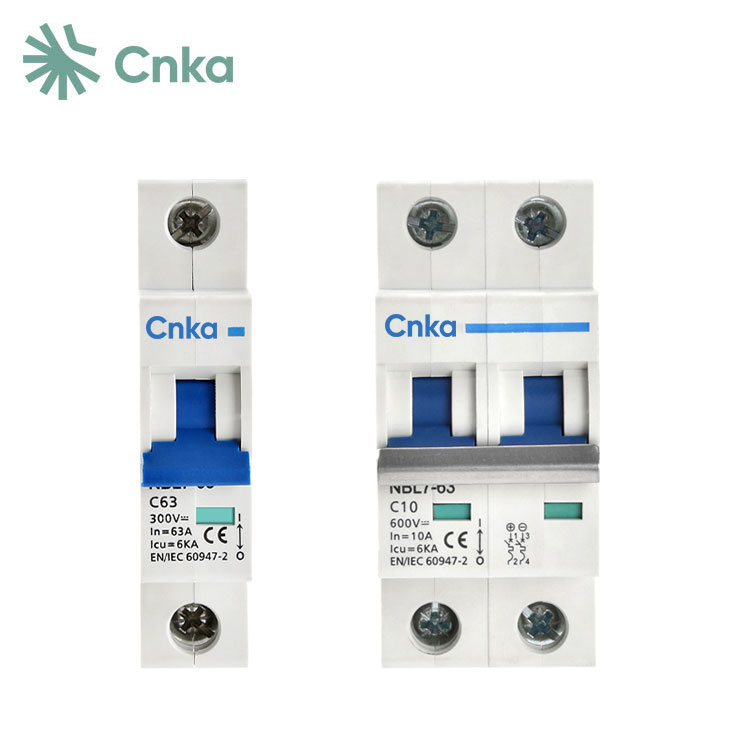

DC Breakers:
Rated voor constante DC -spanning (bijv. 12V, 24V, 48V, tot 1000V in sommige gevallen).
Gebruikt in zonne -energiesystemen, batterijbanken, elektrische voertuigen en telecom.
Vereist vaak een hogere onderbrekingscapaciteit (KA -bereik) als gevolg van aanhoudende boog.
3. Intern ontwerp en constructie
AC -brekers:
Gebruik eenvoudiger boogonderdrukking (bijv. Air Blast, thermische magnetische reismechanismen).
Gemeenschappelijke typen: MCB (miniatuurstroomonderbreker), MCCB (gevormde behuizing), ACB (luchtstroombreker).
DC Breakers:
Gebouwd met versterkte contacten en geavanceerde boogkoppen om langdurig boogvermogen te verwerken.
Sommige zijn polariteitsgevoelig (moet correct worden bedraad).
Bidirectionele DC -onderbrekers worden gebruikt in systemen zoals zonnepanelen waar stroom kan worden omgekeerd.
4. Toepassingen en veiligheidsoverwegingen
AC -brekers:
Gevonden in thuisbedrading, industriële machines en elektrische rasters.
Niet geschikt voor DC -circuits - het gebruik ervan kan veroorzaken dat er niet overtreedt of gevaarlijk boogen.
DC Breakers:
Essentieel voor hernieuwbare energiesystemen, EV -oplaad- en DC -microgrids.
Sommige hybride brekers werken voor beide AC/DC, maar de meeste zijn applicatiespecifiek.
Kunnen ze worden verwisseld?
Gebruik nooit een AC -breker voor DC tenzij expliciet voor beide beoordeeld.
DC -brekers kunnen werken voor AC, maar zijn er niet voor geoptimaliseerd.
Conclusie
De kernverschillen komen voort uit booguitstervenmethoden, spanning/stroomafhandeling en constructie. DC-breakers zijn moeilijker gebouwd om continue stroom te beheren, terwijl AC-onderbrekers gebruik maken van nul-kruising voor gemakkelijkere onderbreking. Kies altijd het juiste type voor veiligheid en betrouwbaarheid.
